20米深基坑地下连续墙围护施工图（逆作法施工）

塔楼地上101层，地下3层，裙房地下室地下3层，桩筏基础。本次设计为裙房区基坑围护工程，开挖面积约1.4万m2, 围护边周长约620m，裙房区底板底面开挖深度17.85~19.85m。拟建场地地基土属软弱场地土，场地类别为IV类。采用逆作法施工。
【工程重难点】

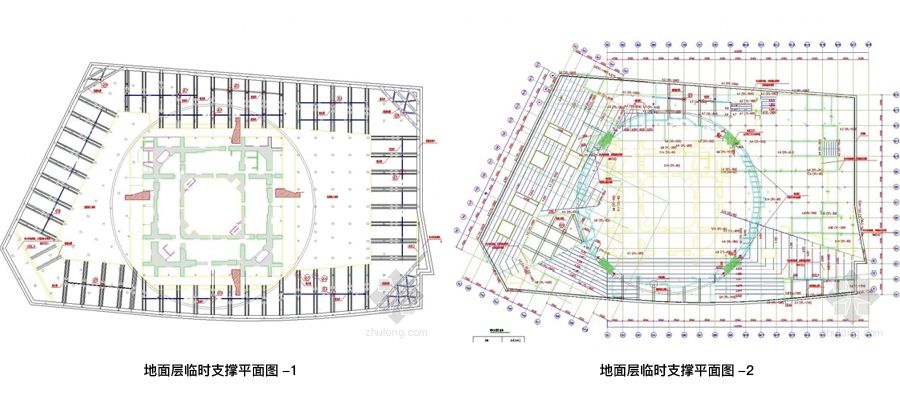

1、基坑面积大、开挖深，楼层平面开孔处补撑长度较大，在支撑选型时应考虑支撑强度和刚度的要求。地下各层楼板的标高差异较大，需设置水平传力构件。楼板缺失处需增加临时支撑，支撑与楼板连接处需局部加强，
2、本工程基坑开挖深度达17.85~19.85m，经计算，基底抗承压水稳定性不够，应采取控制性减压技术措施。
……
【围护结构设计】

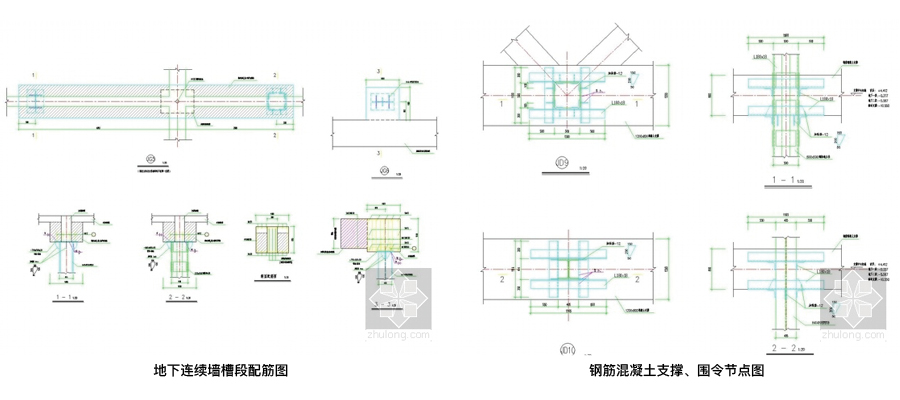

1、围护墙采用二墙合一的地下连续墙。墙厚1000mm的地下墙深度为32.0m ；厚1200mm的地下墙深度为~32.75m。 地墙各单元槽段间接缝连接型式采用楔型锁口接头。地墙与地墙锁口位置接头外侧采用注浆止水。

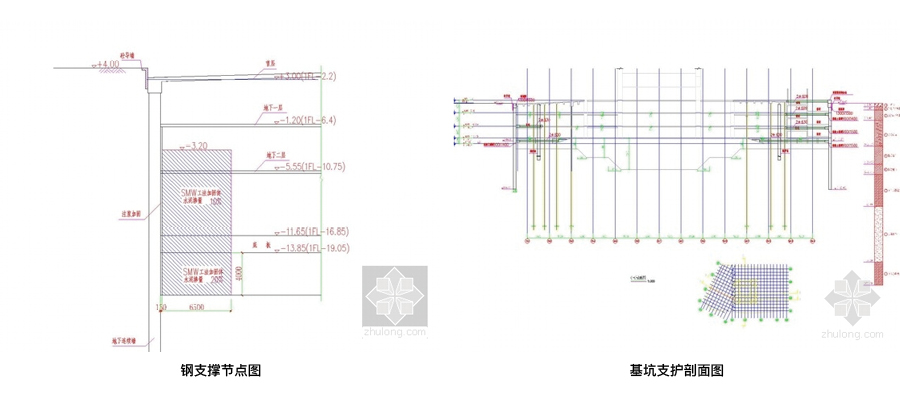

2、支撑采用楼板支撑配合以临时支撑。
3、立柱桩及立柱设计：已施工的建筑立柱桩为Ф700×11(SK490) 钢管桩，型钢立柱为轧制型钢H400×400×13×21(SS400)。

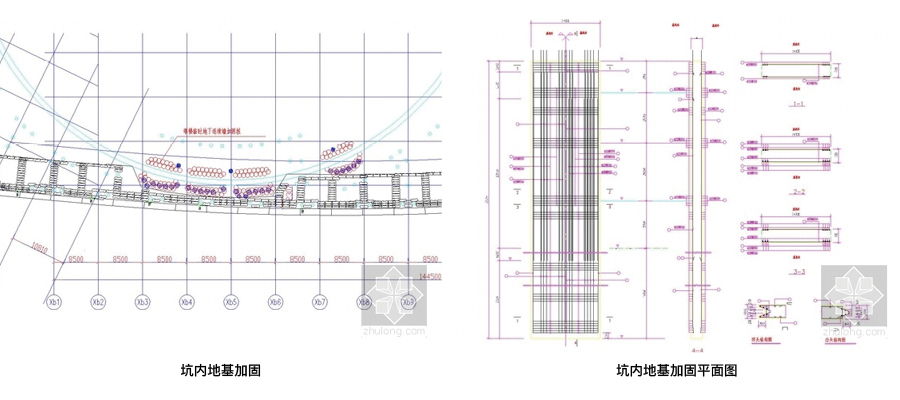

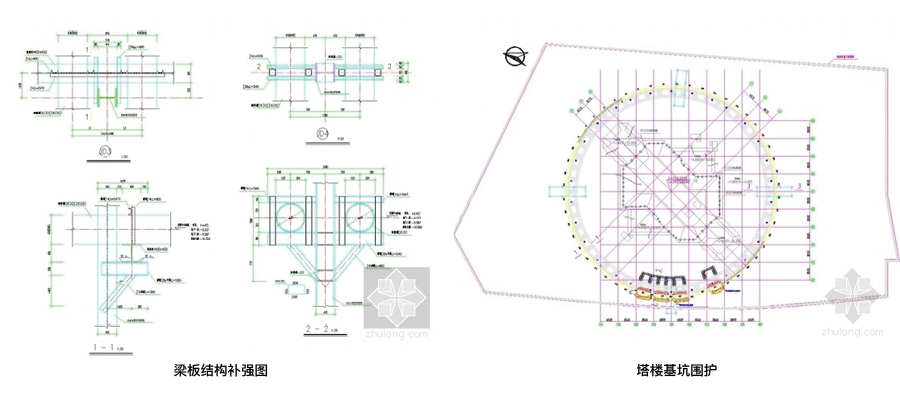

4、地下墙、支撑与楼盖板梁的节点处理；5、钢立柱与楼层板梁节点处理；6、柱的托换；7、坑内加固（SMW工法桩）
……
